उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
ZK
प्रमाणन:
CE ISO Certification
मॉडल संख्या:
विभिन्न मॉडलों के अनुसार

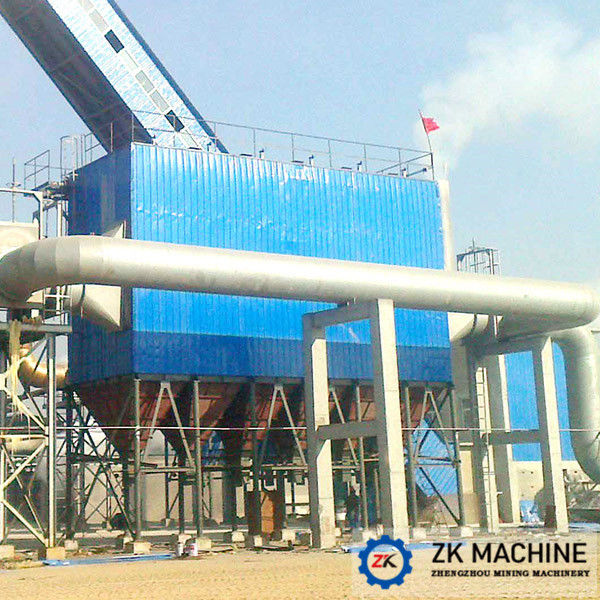

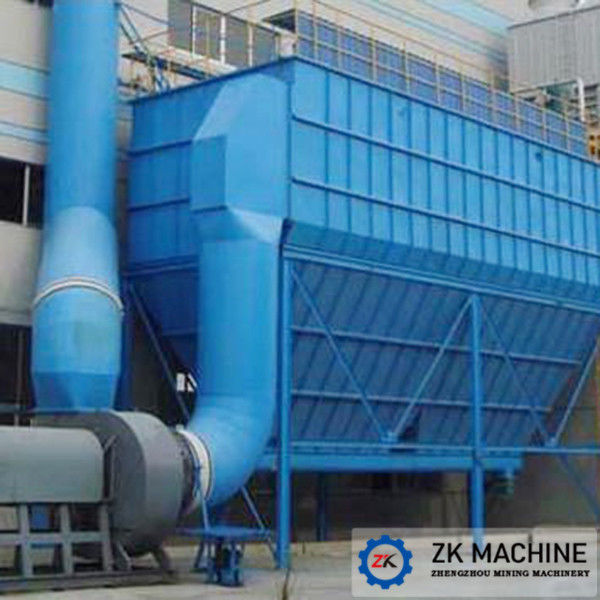

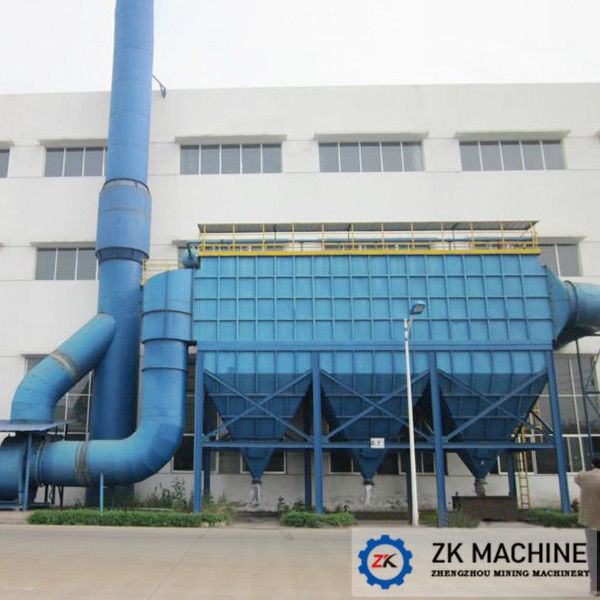

उच्च दक्षता लांग बैग पल्स डस्ट कलेक्टर और जेडएल सीरीज पल्स बैग फिल्टर डस्ट कलेक्टर
लांग बैग पल्स डस्ट कलेक्टर परिचय:
ZL सीरीज लॉन्ग बैग पल्स डस्ट कलेक्टर एक नया प्रकार और उच्च कुशल बैग फिल्टर है जो सामान्य शॉर्ट बैग fpulse बैग फिल्टर से विकसित होता है।इसमें बड़ी वायु मात्रा, मजबूत धूल सफाई क्षमता, उच्च दक्षता, आसान संचालन और रखरखाव आदि जैसी विशेषताएं हैं। यह धूल भरी हवा की सफाई और धातु विज्ञान, निर्माण, रसायन और आदि जैसे उद्योगों में धूल एकत्र करने के लिए उपयुक्त है।
बैग पल्स डस्ट कलेक्टर का आवेदन:
यह धातु विज्ञान, निर्माण, रसायन और आदि जैसे उद्योगों में धूल भरी हवा की सफाई और धूल भरी धूल के लिए उपयुक्त है।
लांग बैग पल्स डस्ट कलेक्टर की संरचना:
ZL सीरीज लॉन्ग बैग पल्स डस्ट कलेक्टर मुख्य रूप से अपर बॉक्स, मिडिल बॉक्स, ऐश बकेट, सपोर्टिंग लेग्स, फिल्टरिंग बैग और ब्लोइंग डिवाइस, ऐश डिस्चार्जिंग डिवाइस से बना होता है।इस संरचना की विशेषताएं हैं:
1. ऊपरी बॉक्स हजारों कक्षों में विभाजित है।ऑफ़लाइन सफाई धूल और रखरखाव का एहसास करने के लिए, प्रत्येक कक्ष में उपकरण 1 उठाने वाला वाल्व होता है।
2. वायवीय वेंट वाल्व को वायु सिलेंडर द्वारा नियंत्रित किया जाता है।लाभ वास्तविक संचालन, हवा के किसी भी रिसाव के बिना चालू / बंद की तेज गति है।
3. क्षैतिज स्थापना की तुलना में, रखरखाव के दौरान वायवीय वेंट वाल्व के लिए ऊर्ध्वाधर स्थापना आसान है।
4. बैग पर लचीली अंगूठी द्वारा बोर्ड छेद पर फ़िल्टरिंग बैग स्वयं बंद और सील कर दिया जाता है।यह कम उत्सर्जन घनत्व और स्थापना और प्रतिस्थापन के लिए आसान गारंटी दे सकता है।
5. अनुकूलित इंजेक्शन शॉर्ट ट्यूब सही धूल सफाई प्रदर्शन की गारंटी दे सकता है।
6. सेफ्टी गार्ड और वॉकिंग प्लेटफॉर्म नियमित रखरखाव के लिए सुसज्जित हैं।
हमारे फायदेधातुकर्म बैग पल्स धूल कलेक्टर का:
1. उन्नत पतली प्रकार उठाने वाले वाल्व और ऑफ-लाइन धूल सफाई उपकरण पूरी तरह से धूल इकट्ठा करने की गारंटी दे सकते हैं।
2. एयर इनलेट समान रूप से प्रवाह ट्यूब और धूल हॉपर निर्वहन डिवाइस के लिए उचित डिजाइन।यह प्रत्येक कक्ष के असमान वायु प्रवाह की समस्या को हल कर सकता है।
3. बड़ी मात्रा में एयर बैग उच्च दबाव और कम दबाव वायु आपूर्ति दोनों के लिए उपयुक्त हो सकता है।
4. फ़िल्टरिंग बैग के शीर्ष पर स्प्रिंग वृद्धि प्रकार अपनाया जाता है।इसमें अच्छा सीलिंग प्रदर्शन, आसान और तेज बैग बदलने, बैग फिल्टर के बाहर बैग बदलने जैसे फायदे हैं।
5. अलग-अलग उद्योग और अनुप्रयोग के अनुसार फ़िल्टरिंग बैग का डिज़ाइन अलग है।निर्माण मानकों को लगभग बढ़ा दिया गया है।उद्योग मानक के आधार पर 50%।
6. सोलेनॉइड पल्स वेले उच्च गुणवत्ता वाले कच्चे माल को एडपोट करता है।इसकी झिल्ली लंबे समय तक जीवन का उपयोग करती है।
7. नियंत्रण प्रणाली उन्नत नियंत्रक को अपनाती है।इसमें 3 नियंत्रण विधियां हैं: दबाव अंतर, समय और मैनुअल।ऑफलाइन वाल्व, पल्स वाल्व और ऐश डिस्चार्जिंग वाल्व सिस्टम द्वारा स्वचालित रूप से नियंत्रित होते हैं।
बैग पल्स धूल कलेक्टर निर्दिष्टीकरण:
| भट्ठा प्रकार | वायु मात्रा (एम 3) | निस्पंदन वेग (एम / मिनट) | फ़िल्टर क्षेत्र (एम 2) | उपकरण प्रतिरोध (पीए) | बैग का आकार (मिमी) | बैग मात्रा | सफाई विधि |
| ZM100 | 6000-7200 | 1-1.2 | 100 | 1200 | 130 | 100 | नाड़ी की सफाई |
| ZM120 | 7200-8840 | 1-1.2 | 120 | 1200 | 130 | 100 | नाड़ी की सफाई |
| ZM150 | 8000-10800 | 1-1.2 | 150 | 1200 | 130 | 100 | नाड़ी की सफाई |
| ZM200 | 12000-14400 | 1-1.2 | 200 | 1200 | 130 | 200 | नाड़ी की सफाई |
| ZM250 | 15000-18000 | 1-1.2 | 250 | 1200 | 130 | 200 | नाड़ी की सफाई |
| ZM300 | 18000-36000 | 1-1.5 | 300 | 1200 | 130 | 200 | नाड़ी की सफाई |
| ZM350 | 21000-42000 | 1-1.5 | 350 | 1200 | 130 | 200 | नाड़ी की सफाई |
| ZM400 | 24000-48000 | 1-1.5 | 400 | 1200 | 130 | 200 | नाड़ी की सफाई |
| ZM450 | 27000-54000 | 1-1.5 | 450 | 1200 | 130 | 200 | नाड़ी की सफाई |
| नमूना | पीपीसी128-6 | पीपीसी128-9 | पीपीसी128-10 | पीपीसी128-2×6 | पीपीसी128-2×7 | पीपीसी128-2×8 | |
| वॉल्यूम (एम³ / एच) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
| हवा की गति (एम / मिनट) | 1.2-2.0 (गति अलग-अलग धूल बिंदुओं पर भिन्न होती है) | ||||||
| निस्पंदन क्षेत्र (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
| शुद्ध निस्पंदन क्षेत्र (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
| बैग की संख्या (पीसी) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
| प्रतिरोध (पीए) | 1470-1770 | ||||||
| माइनस प्रेशर (पीए) | 7000 | ||||||
| इनलेट पर धूल सामग्री (जी / एम³) | 1300 | ||||||
| धूल उत्सर्जन (जी / एम³) | 0.1 | ||||||
| संपीड़ित हवा | दबाव (पीए) | (5-7)×105 | |||||
| हवा की खपत | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
| (एम³/मिनट) | |||||||
| पल्स वाल्व | मात्रा (पीसी) | 12 | 18 | 20 | 24 | 28 | 32 |
| आकार | 2-1 / 2″ | ||||||
| ऊंचाई वाल्व | मात्रा (पीसी) | 6 | 9 | 10 | 12 | 14 | 16 |
| आकार (मिमी) | वाल्व 725, वायु टैंक 100 | ||||||
| डिस्चार्ज डिवाइस YJD-26 | आउटलेट 300 × 300 मिमी क्षमता 24m³ / h | डबल फ्लैप वाल्व 305×915 | |||||
| पेंच कन्वेयर | नमूना | दीया।Φ300, क्षमता 21m³ / h | एन/ए | ||||
| GearBox | XWD2.2-5-1/43, पावर 2.2Kw | एन/ए | |||||
| एयर स्लाइड | एयर स्लाइड 250 मिमी, प्रवाह दर 2.0m³ / ㎡, दबाव 6860pa, यदि इनलेट पर धूल की मात्रा 700g / m³ से अधिक है, तो बड़े स्क्रू कन्वेयर के साथ बैग फ़िल्टर पर विचार किया जाना चाहिए। | ||||||
| बैग का आकार और सामग्री | दीया। × लंबाई: 130 × 3050, पॉलीथीन का सकल वजन 450 ग्राम / ㎡, तापमान 120 ℃ लगा | ||||||
| इन्सुलेशन क्षेत्र (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
| कुल वजन (लगभग) (किलो) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
| नोट 1: शुद्ध निस्पंदन क्षेत्र का अर्थ है धूल हटाने के दौरान एक कक्ष का क्षेत्र। | |||||||
| 2: संपीड़ित हवा की खपत एक वायु संपीड़न स्टेशन से संपीड़ित वायु पाइप की आपूर्ति पर आधारित होती है।यदि आपूर्ति एक स्वतंत्र वायु कंप्रेसर द्वारा प्रदान की जाती है तो खपत को 1.3 गुना अधिक माना जाना चाहिए। | |||||||
