उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
ZK CORP
प्रमाणन:
SO,CE
मॉडल संख्या:
पल्स-जेट बैग फिल्टर

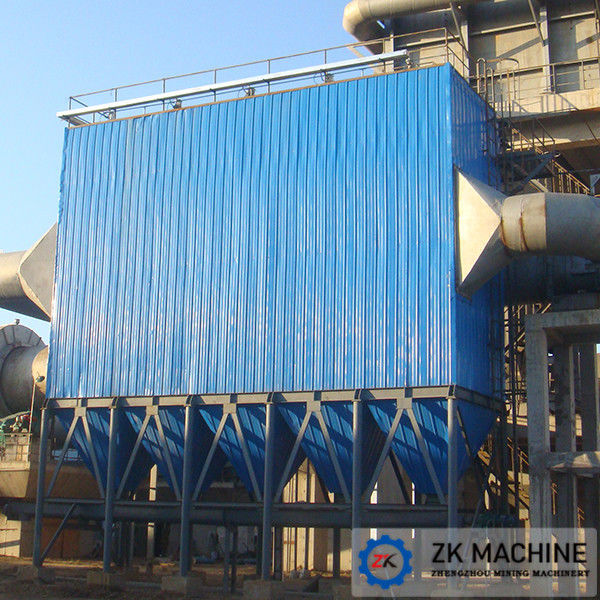

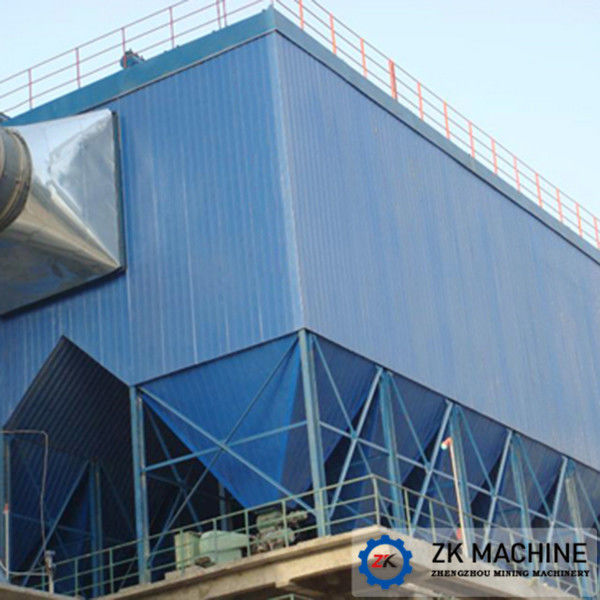

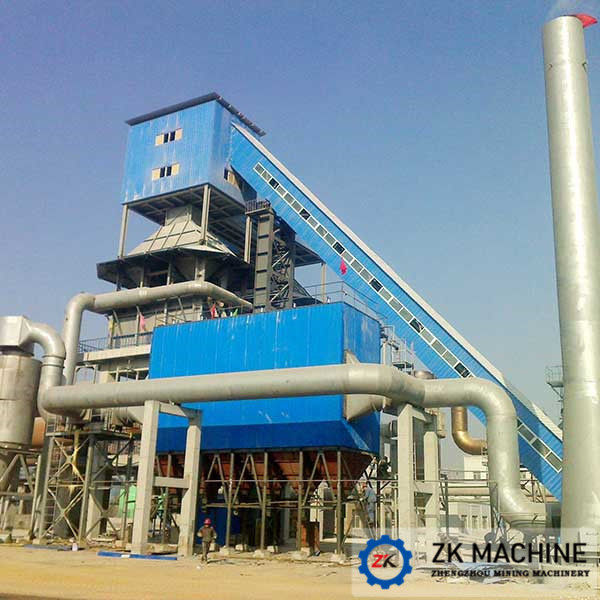

आवेग थैला फ़िल्टर धूल कलेक्टर औद्योगिक उपयोग सीमेंट संयंत्र धातु संयंत्र
बैग फ़िल्टर धूल कलेक्टरविशेषता:
1, बड़े वायु मात्रा उपचार, उच्च कुशल धूल संग्रह।
2, 1000g / Nm3 धूल भरी हवा ठीक है, और गैस उत्सर्जन की प्रक्रिया के बाद एकाग्रता 50mg / Nm3 से नीचे है। (आपके अनुरोध द्वारा अधिक कठोर उत्सर्जन मानक पूरा करने के लिए)
3, प्रभावी ढंग से उड़ान से माध्यमिक धूल से बचने के लिए उचित वायु इनलेट प्रकार का उपयोग करना।
4, विभिन्न प्रकार के धूआं या धूल के लिए, हम विशेष उत्सर्जन की आवश्यकता को पूरा करने के लिए फिल्टर बैग की विभिन्न सामग्रियों का उपयोग करते हैं।
5, थैला फिल्टर पिंजरे venturi के साथ de-ठोकरें दक्षता में सुधार और फिल्टर बैग की रक्षा करने के लिए।
6, उन्नत पल्स वाल्व का उपयोग करना, विश्वसनीय सुधार और लंबे जीवनकाल (1,000,000 बार इस्तेमाल किया जा सकता है)
7, पीएलसी नियंत्रक द्वारा ऑटोमैटिक ब्लोइंग डैशिंग को टाइमिंग या सेट करना, जिसमें छोटी गैस की खपत होती है, अच्छी तरह से सफाई और विश्वसनीय संपत्ति होती है।
8, काम करने के दौरान जाँच और रखरखाव किया जा सकता है, जैसे कि अलग-अलग चैंबर में फिल्टर बैग को बिना होस्ट ऑपरेशन में खलल डाले।
Baghouse Dedusting फ़िल्टर काम सिद्धांत:
1. नई और उन्नत धूल हटाने की अवधारणा।कोई हवाई पाइप नहीं।पल्स वाल्व को चेंबर शेल या शीर्ष पर इकट्ठा किया जाता है।बैग को बदलते समय एयर पाइप को इकट्ठा करने और इकट्ठा करने की आवश्यकता नहीं है।
2. जितना संभव हो उतना रखरखाव को कम करने के लिए कई छोटे पल्स को बदलने के लिए उच्च प्रदर्शन पल्स लगाया जाता है।
3. मल्टी-चैम्बर और ऑफ-लाइन धूल हटाने।फिल्टर बैग का लंबा जीवन।एयर टैंक उपकरण के कारण दबाव में कमी को कम करेगा।
4. वायु संग्रह युक्त उच्च घनत्व वाली धूल के लिए उपलब्ध है, उदाहरण के लिए, ओ-सेपा विभाजक, जिनमें से धूल की मात्रा 1000 ग्राम / एनएम 3 तक पहुंच जाएगी।
बैग फ़िल्टर धूल कलेक्टर विनिर्देशों:
नमूना | PPC128-6 | PPC128-9 | PPC128-10 | PPC128-2 × 6 | PPC128-2 × 7 | PPC128-2 × 8 | |
मात्रा (घन मीटर / घंटा) | 67,300 | 100,900 | 112,100 | 134,600 | 157000 | 179,400 | |
हवा की गति (एम / मिनट) | 1.2-2.0 (विभिन्न धूल बिंदुओं पर गति भिन्न होती है) | ||||||
निस्पंदन क्षेत्र (tration) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
शुद्ध निस्पंदन क्षेत्र (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
बैग की संख्या (पीसी) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
प्रतिरोध (Pa) | 1470-1770 | ||||||
माइनस प्रेशर (पा) | 7000 | ||||||
इनलेट पर धूल सामग्री (जी / एम³) | <1300 | ||||||
धूल उत्सर्जन (जी / एम³) | ≤0.1 | ||||||
संपीड़ित हवा | दबाव (पा) | (5-7) × 105 | |||||
हवा की खपत | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
(घन मीटर / मिनट) | |||||||
पल्स वाल्व | मात्रा (पीसी) | 12 | 18 | 20 | 24 | 28 | 32 |
आकार | 2-1 / 2 " | ||||||
ऊंचाई का वाल्व | मात्रा (पीसी) | 6 | 9 | 10 | 12 | 14 | 16 |
आकार (मिमी) | वाल्व Φ725, एयर टैंक .100 | ||||||
डिस्चार्ज डिवाइस YJD-26 | आउटलेट 300 × 300 मिमी क्षमता 24m³ / एच | डबल फ्लैप वाल्व 305 × 915 | |||||
पेंच कन्वेयर | नमूना | दीया।21300, क्षमता 21m³ / एच | एन / ए | ||||
गियरबॉक्स | XWD2.2-5-1 / 43, पावर 2.2Kw | एन / ए | |||||
एयर स्लाइड | एयर स्लाइड 250 मिमी, फ्लो रेट 2.0m³ / flow, प्रेशर 6860pa, यदि इनलेट पर धूल की मात्रा 700g / m, से अधिक हो जाती है, तो बड़े स्क्रू कन्वेयर वाले बैग फिल्टर पर विचार किया जाना चाहिए। | ||||||
बैग का आकार और सामग्री | दीया। × लंबाईia130 × 3050, पॉलीथीन का सकल वजन 450 ग्राम / g, तापमान 120 ℃ महसूस किया | ||||||
इन्सुलेशन क्षेत्र (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
कुल वजन (लगभग) (किलो) | 24120 | 31,680 | 34,680 | 43920 | 52,680 | 60000 | |
नोट 1: शुद्ध निस्पंदन क्षेत्र का अर्थ है धूल हटाने के दौरान एक कक्ष का क्षेत्र। | |||||||
2: संपीड़ित हवा की खपत एक हवा संपीड़न स्टेशन से संपीड़ित हवा पाइप की आपूर्ति पर आधारित है।यदि स्वतंत्र वायु कंप्रेसर द्वारा आपूर्ति प्रदान की जाती है, तो खपत को 1.3 गुना अधिक माना जाना चाहिए। |
नमूना | हवा की मात्रा (एम 3 / एच) | फ़िल्टर गति (एम / मिनट) |
फ़िल्टर क्षेत्र (एम 2) | फिल्टर बैग नंबर (टुकड़ा) |
प्रतिरोध (Pa) |
धूल की सघनता (जी / एम 3) |
थर्मल इन्सुलेशन परत क्षेत्र एम 2 |
वजन (किलोग्राम) |
32-3 | 6900 | 1.2-2.0 | 93 | 96 | 1470-1770 | 1000 < | 26.5 | 2880 |
32-4 | 8930 | 124 | 128 | 34 | 4080 | |||
32-5 | 11160 | 155 | 160 | 41 | 5280 | |||
32-6 | 13390 | 186 | 192 | 48.5 | 6480 | |||
64-4 | 17800 | 248 | 256 | 70 | 7280 | |||
64-5 | 22300 | 310 | 320 | 94 | 9960 | |||
64-6 | 26700 | 372 | 384 | 118 | 11640 | |||
64-7 | 31200 | 434 | 448 | 142 | 13320 | |||
64-8 | 35700 | 496 | 512 | 166 | 15000 |
